起源の場所:
中国
ブランド名:
Ruida
証明:
ISO9001
モデル番号:
オーダーメイド

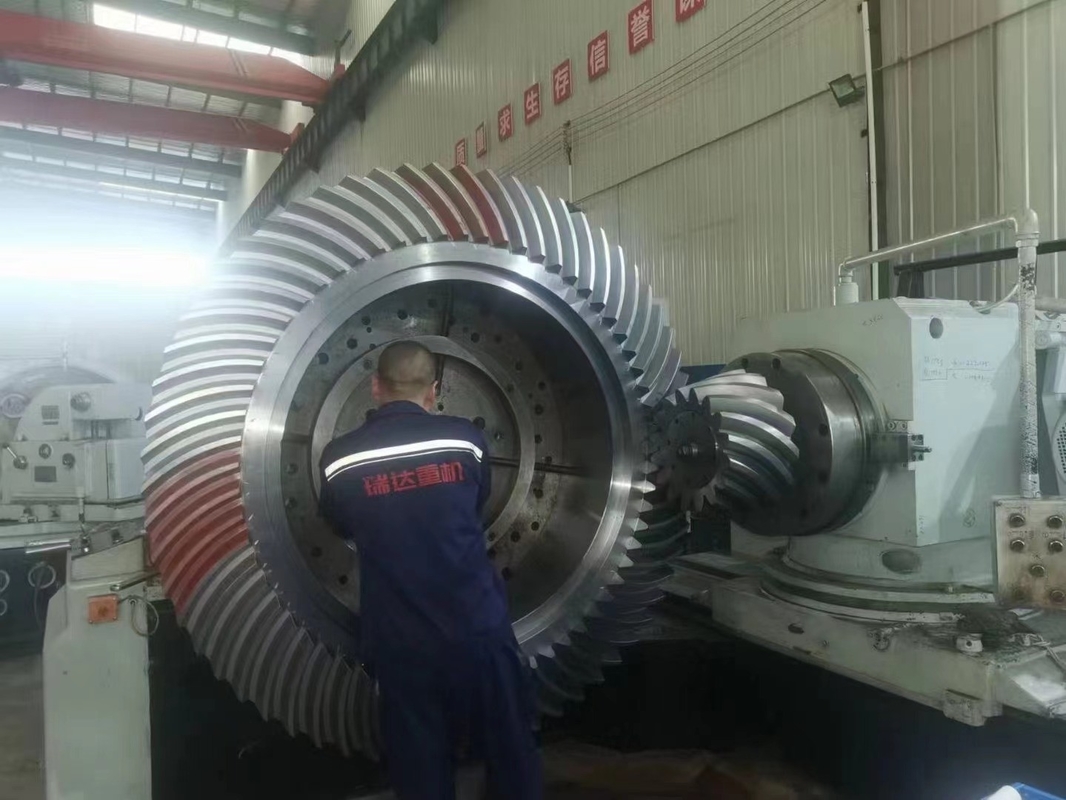

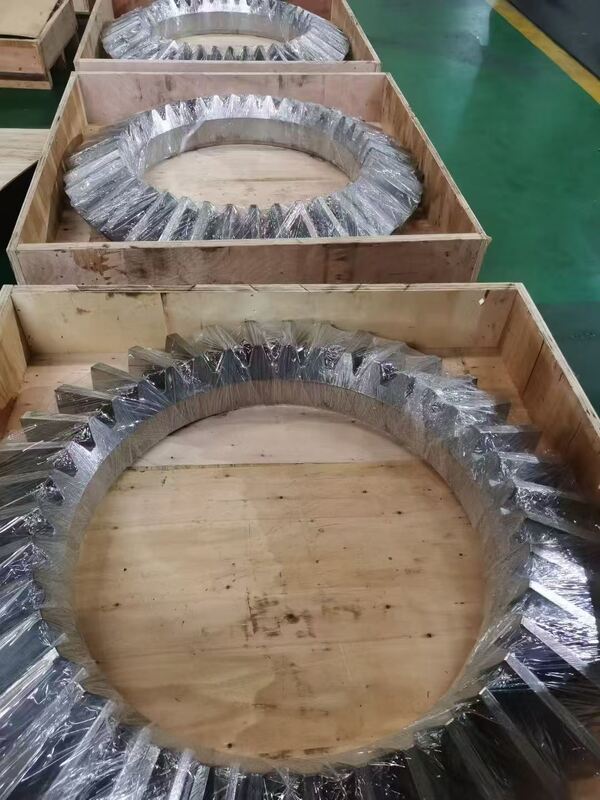

クラッシャー オーダーメイド 大型モジュール カーブギア 高品質の鋼鋳造 大型カーブギア
直角軸歯車とは,交差する2つの軸間の電源伝送のために設計された機械伝送部品である.歯は線形で,円形表面に沿って分布している.そして,空間的な角度 (通常は90°) で電力の転送を容易にする以下は,それらの主要な特徴の構造化された説明です.
I. 構造と作業原理
歯のプロフィール特徴:ギア歯は線形で,コンの発生器に沿って伸び,歯の表面は平面で曲線修正がない.
メッシュモード:歯の表面は点接触によって結合する.その結果,伝播には比較的高い衝撃力が含まれます.このギアを低速や軽荷重での運転条件に適していること.
軸関係:入力と出力シャフトが交差する.共通の交差角は90°であるが,この角は特定の設計要件に基づいて他の値に調整することができる.
II. 性能上の利点
製造の容易さ:これらの歯車には複雑な表面加工機器を必要としません.単純な形状のフレーズまたはホーブ処理を使用して生産することができます.小規模から中規模な大量生産に適している.
設置と保守の容易さ: コンパクトな構造を備えたこれらの歯車には,設置の調整の要求が比較的緩い.低コストで稼働し 交換する.
高コスト効率: 材料と加工コストは,螺旋 bevel 歯車よりも著しく低くなっており,経済的なトランスミッションソリューションの好ましい選択となっています.
材料と熱処理
材料種類: 当社によって生産される直角曲面ギアの大部分は,コーン・ブレッシャーで使用されています.私たちの処理能力は,モジュールの範囲をカバーします 1236mm 2001700mmの直径範囲特殊な形状と要求に応じて,大きなリングギアは中型炭素鋼 (例えば40Cr,42CrMo,34CrNiMo6) の後,中周波感受硬化を受けます.小型ピニンは低炭素鋼 (例えば20CrMnTi,20CrMnMo,17CrNiMo6) から鍛造され,炭化物化および消化処理を受けます.
| モジュール | 12 ~ 36mm |
| 歯数 | 6 ~ 120 |
| 軸の角度 | 90° (カスタマイズ可能) |
| 精度度 | Din 3965 グレード 8 ~ 10 |
| 材料 | 20CrMnTi, 20Cr2Ni4A, 42CrMo, 18CrNiMo7-6 |
| 熱処理 | 炭化物と消化,テンパー,インダクション硬化 |
| 表面硬さ | クローネ・ギア:HRC45-55 ギアピニオン HRC58-62 |
| スパイラル角度 | 15°~45° |
| 効率性 | ≥97% |
| マックス スピード |
≤800回転/分 |
よくある質問
1どんな製品を作っていますか?
螺旋回転車,直角回転車,スポン回転車,螺旋回転車,ワーム回転車,大型モジュール回転車,大型リングギアオーダーメイドの大きなギアとギアシャフト
2標準製品か オーダーメイドのギアですか?
主に注目しているのはオーダーメイドギア製造適切なギアを生産するために,私たちは通常,あなたの2D図,3D図,または詳細な技術仕様当社のウェブサイトのギアは主に参照の目的で,生産は通常,顧客の図面に基づいています.
3生産範囲は?
製造能力は,大きなモジュールの直角コンベールギアを含む 機械化されたモジュール範囲12×40 mm工件材の直径150~1700mm精密度の高い螺旋斜角歯車,加工可能なモジュール範囲2×45mmそして直径は50×2300mm機械化可能モジュール範囲のシリンダ式歯車1×25mmそして直径は50~2000mm
4あなたの歯車は何の業界で使用されていますか?
私たちのギアは,重用車と産業用トランスミッションの幅広いアプリケーションで使用されています.サイトに表示された製品に基づいて,典型的なアプリケーションは,粉砕機,減量機,垂直セメント工場,その他の工業機械システム耐久的で正確なギアトランスミッションが必要です
